什么是抗震支架系统?抗震支架的必要性!

发表时间:2020-11-13 15:38作者:冀财

抗震支架系统


抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。依据GB50981-2014《抗震机电工程抗震设计规范》。

定义:与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施,由锚固体、加固吊杆、抗震连接构件以及抗震斜撑组成。






在建筑机电工程中,抗震支吊架已开始强制使用,但是很多工程朋友对此还比较陌生,因为一直以来建筑设计中基本不考虑机电的抗震,抗震支吊架也从没用过。但是现在情况不一样了,建筑机电行业在抗震领域有了国家标准,其中明确规定了抗震支架的设置和设计。

抗震支吊架的常见形式:

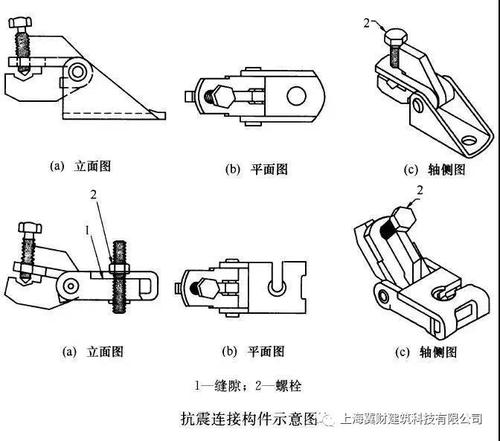

依据GB50981-2014《建筑机电工程抗震设计规范》,抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。组成抗震支吊架的所有构件应采用成品构件,连接紧固件的构成应便于安装。






侧向抗震支吊架用以抵御侧向水平地震力作用



单管(杆)抗震支吊架是由一根承重吊架和抗震斜撑组成的抗震支吊架



门型抗震支吊架由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架



全球主要有三大地震带:环太平洋地震带、欧亚地震带、海岭地震带

其中,环太平洋地震带集中了世界上80%的地震。

中国位于世界两大地震带--环太平洋地震带不欧亚地震带之间。20世纪以来,中国共发生6级以上地震近800次,遍布除贵州、浙江两省和香港特别行政区以外所有的省、自治区、直辖市。中国地震活动 频率高、强度大、震源浅,分布广,是一个震灾严重的国家。



机电抗震支撑系统的必要性

1.减少地震引起的次生灾害的发生

地震中建筑机电设备的损坏(消防管道、喷淋系统、排烟系统、电气等系统)会直接导致消防功能的失效。从而引发火灾,浓烟等次生灾害。使伤亡人数大大增加。甚至超过建筑物倒塌等直接灾害导致的伤亡数量。




2.地震时有效保护机电系统,确保震后快速恢复工作状态。




抗震支撑系统类型



机电抗震系统的相关标准

《GB50981-2014 建筑机电抗震设计规范》(国家标准)

《CJ/T 476-2015建筑机电设备抗震支吊架通用技术条件》(行业标准)

《CECS 420:2015抗震支吊架安装于验收规程》(协会标准)
